装置の仕様

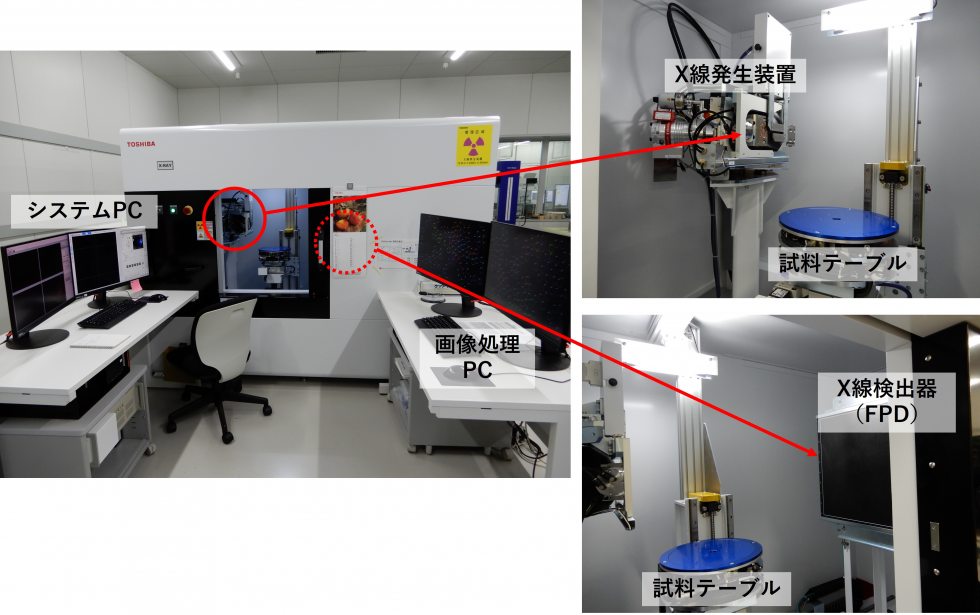

当研究所のマイクロフォーカスX線CTスキャナは、

• X線発生装置
• X線検出器
• 試料テーブル
• システムPC
• 画像処理PC

で構成されています。

X線発生装置

X線管は高出力（最大管電圧230kV）、高分解能（最小焦点寸法4μm）のものを使用しております。最大管電圧230kVでは、鉄系材料では30mm程度、アルミニウム系材料では120mm程度の厚みまでX線を透過できます。

管電圧	2~230kV
管電流	最大652μA
焦点寸法	最小4μm

X線検出器

検出器はフラットパネルディテクタ（FPD）を使用しており、従来の検出器と比較して、鮮明なX線透視像を得ることができます。

形式	フラットパネルディテクタ(FPD) 16インチ

試料テーブル

撮影は、装置内の試料テーブルに試料を載せ、X線を照射しながら試料テーブルを360°回転させて行います。

搭載可能寸法	最大Φ420×H450mm
搭載可能重量	最大20kg
最大CT撮影領域	約Φ280mm （ハーフスキャン、フルスキャン） 約Φ420mm （オフセットスキャン） 約H320mm （マルチスキャン）

システムPC(CT再構成ソフトウエア TXRecon搭載)

装置の制御や、X線透視像の表示に使用します。

画像処理PC(画像解析ソフトウエア VGStudio MAX搭載)

X線CTスキャナで撮影したデータを、画像解析ソフトウエアVGStudio MAXを用いて解析・可視化・評価します。 得たい結果に応じて、画像の位置と方向（アライメント）や白黒表示（コントラスト）、3D像の見た目（ボリュームレンダリング）を調整します。
欠陥解析や肉厚解析を行うことも可能です。
