撮影の流れ

撮影可否の事前判断

X線CTスキャナは、製品を透過したX線透視像を再構成して3次元構造を取得しています。
そのため、試料の厚さがX線の透過能力を超える場合や、評価したい欠陥などのサイズが撮影の分解能より小さい場合は、正しい結果を得ることはできません。
X線CT撮影が難しいケース

撮影物の寸法や必要とする精度によっても、X線CT撮影が適さない場合があります。事前にご相談をお願いします。

X線CT撮影

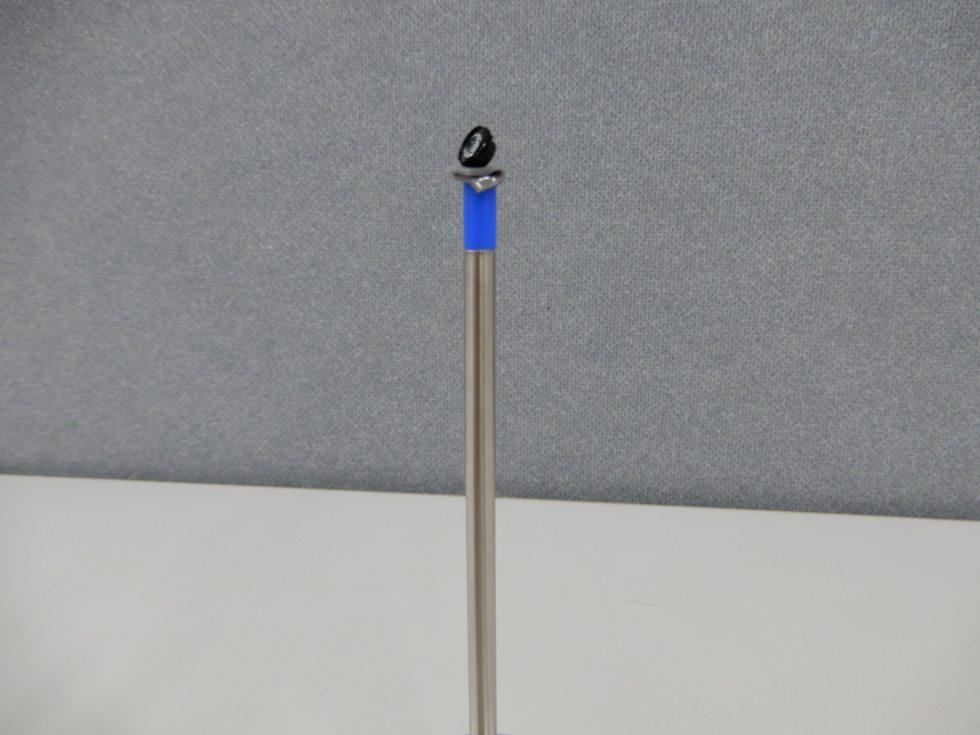

1.試料設置

試料を治具に設定します。
（できるだけ透過パスが短くなるように）

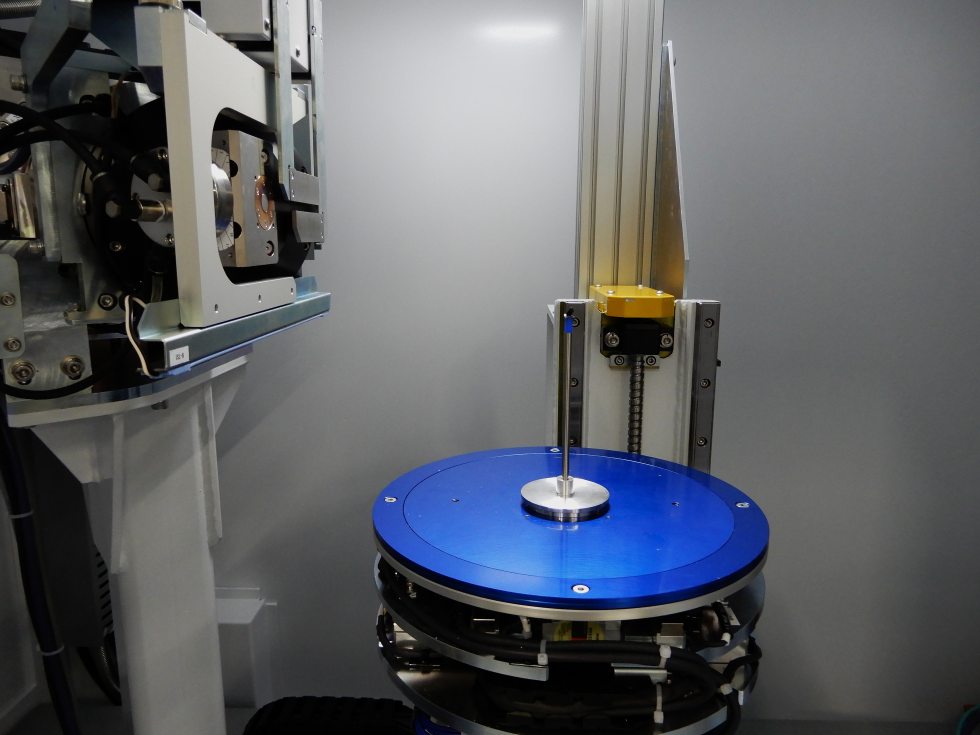

2.試料テーブルに試料を設置

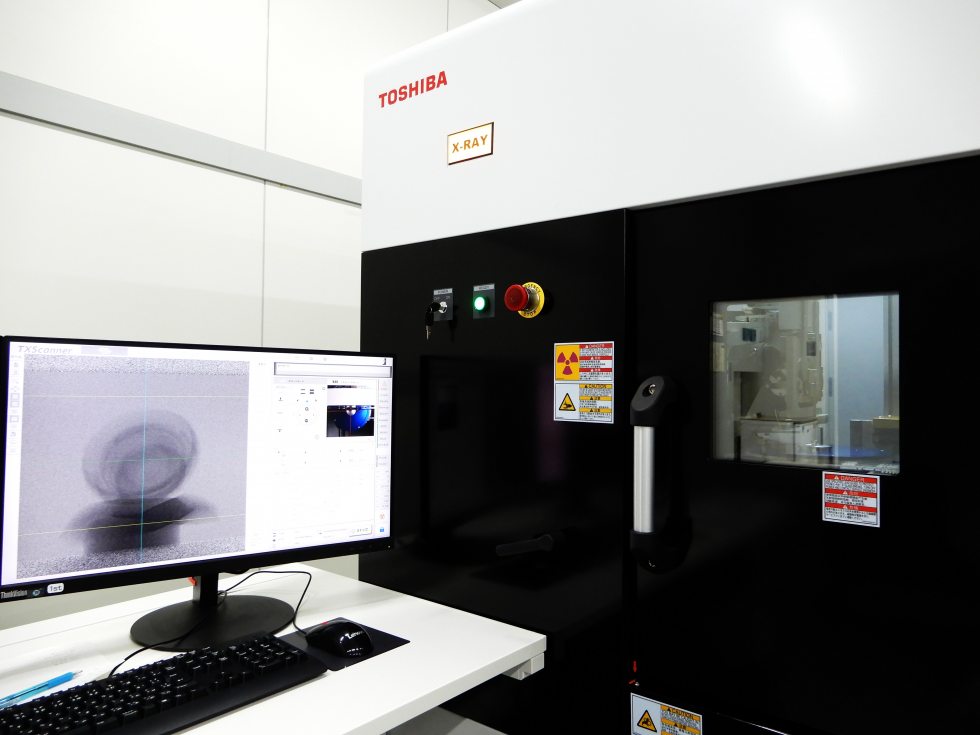

3.X線CT撮影

撮影時間は10分～30分程度。
（撮影条件による）

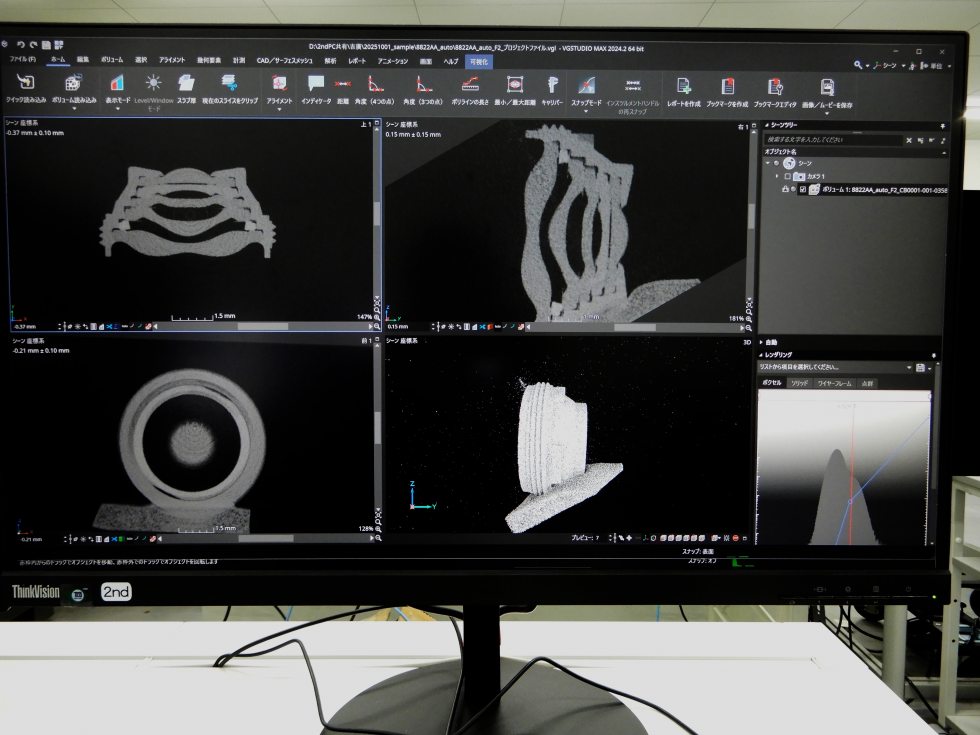

4.撮影データの確認（VGStudio MAX）

アライメント、コントラスト、ボリュームレンダリングを調整します。

5. データお渡し
