画像解析ソフトウエアVGStudio MAXについて

VGStudio MAXの機能

VGStudio MAXは産業用CTデータの解析・可視化・評価に使われる3D解析ソフトウェアです。
当研究所での使用例についてご紹介します。

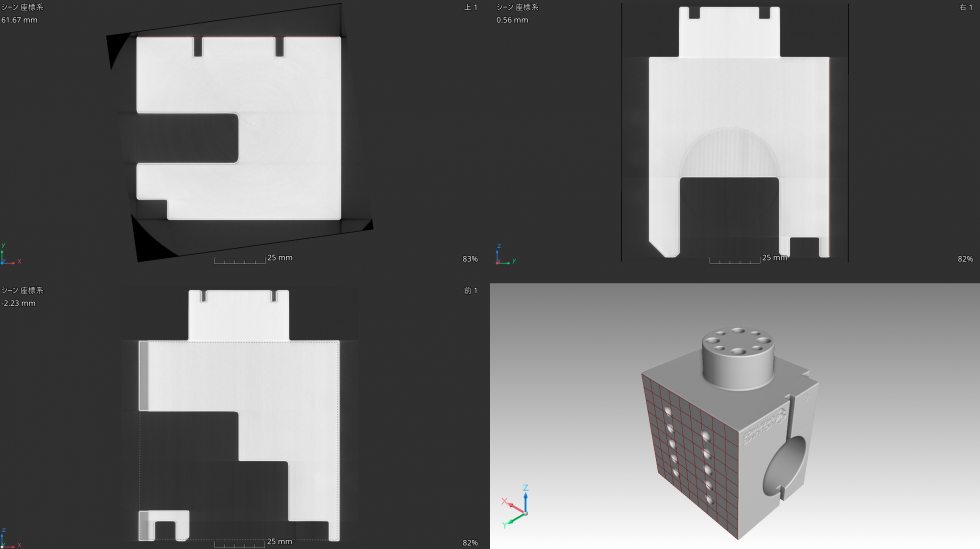

CTスキャンデータの3D/2D表示

CTスキャンから取得した多数のボクセル（3Dピクセル）から構成されるボリュームデータを3D及び2Dで表示します。
例えば、撮影試料の中のひび割れや空洞を立体的に確認したり、3Dモデルを任意の位置でスライスして断面を確認することができます。

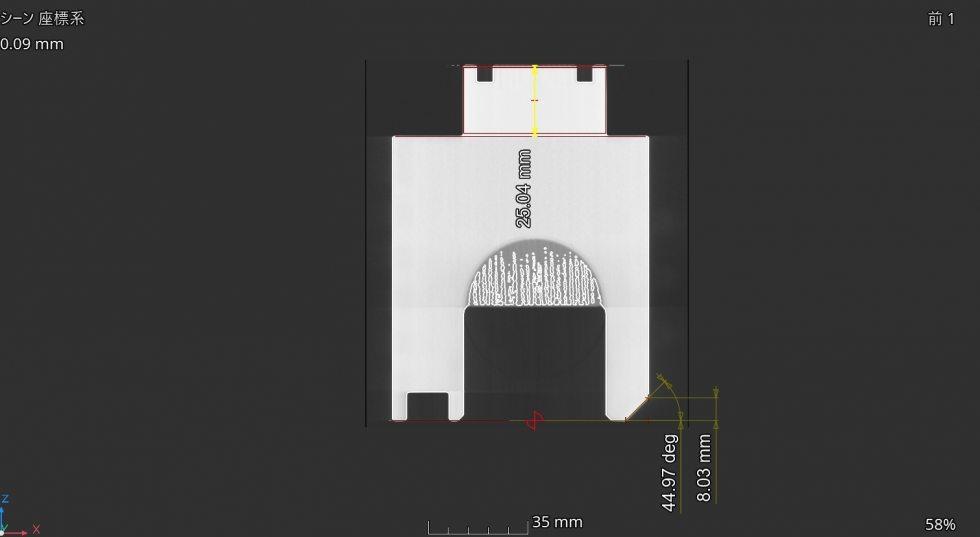

寸法計測（※）

面を定義した後、2点間距離、円の直径、面と面の角度、最小肉厚などを計測し、数値を保存することができます。
CTスキャンのボクセルサイズが粗すぎると正確に計測できないことがあります。

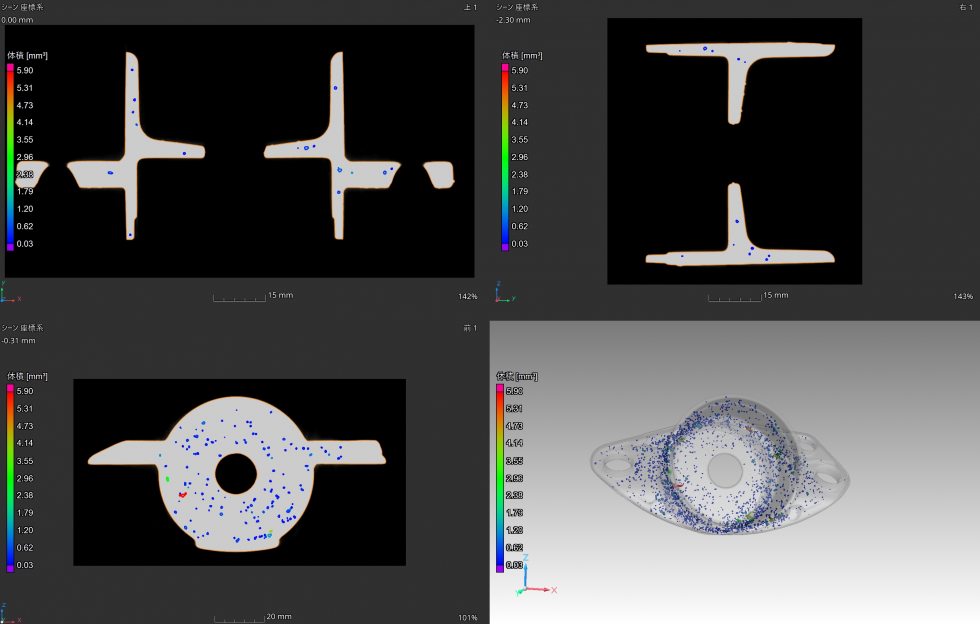

欠陥/介在物解析（※）

解析範囲（ROI）を設定後、試料内部の欠陥（クラック、空隙）や介在物(異物など)を自動的に検出・ラベリングして一覧表示することができます。欠陥を3Dで色分けして表示することもできます。
欠陥サイズがボクセルサイズよりも小さいと検出できません。試料や撮影条件に応じて適切な検出条件を設定する必要があります。

（※）これらの解析を行うためには、『マイクロフォーカスX線CT撮影』依頼試験を実施した後に、『X線CT撮影データ処理システム』を装置使用していただく必要があります。
