高速衝撃試験機

装置番号
B1071
構成装置・型番
メーカー・名称型番
島津製作所EHF-U2H-20L
ヨミ
コウソクショウゲキシケンキ
料金
4,700円 1時間　(消費税10%を含みます)
仕様
設定貫入速度5 mm/s ~ 15 m/s
荷重容量20 kN(ロードセル容量)
ストライカ貫入量最大30 mm

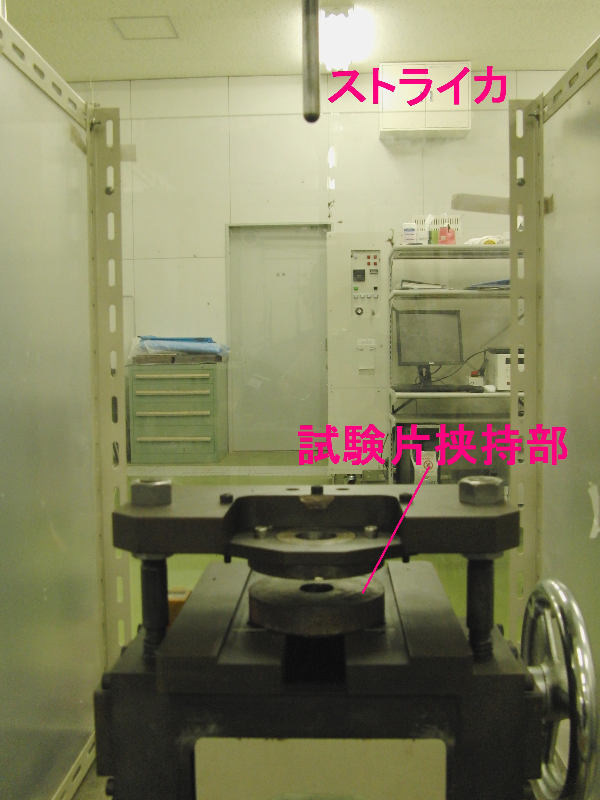

ストライカ形状直径1/2 inchの丸棒(先端:半球状)
試験片挟持部の平面形状外径:100 mm/内径:1 inchのドーナツ状
試験片対象面形状直径1 inchの円状
試験片標準外寸(円形の場合)直径100 ~ 150 mm
試験片標準外寸(矩形の場合)短辺:100 ~ 150 mm、長辺:100 ~ 300 mm

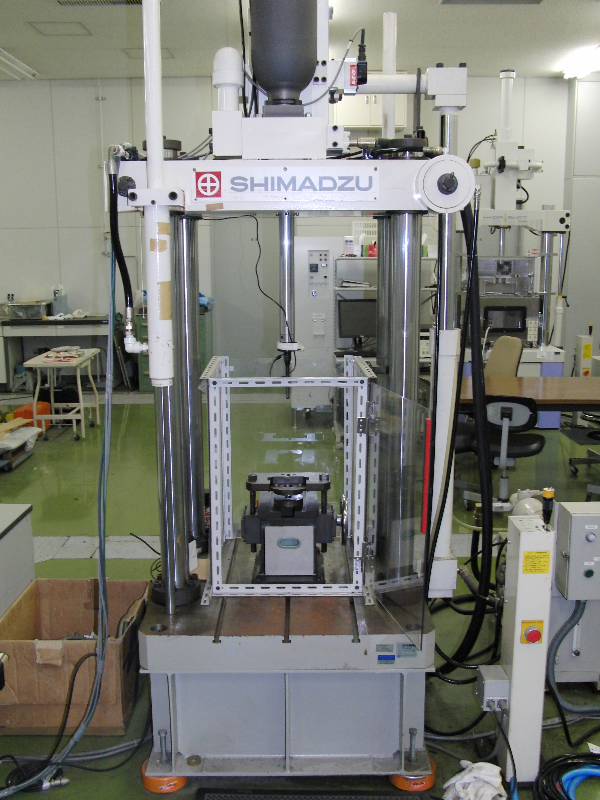

参考画像
